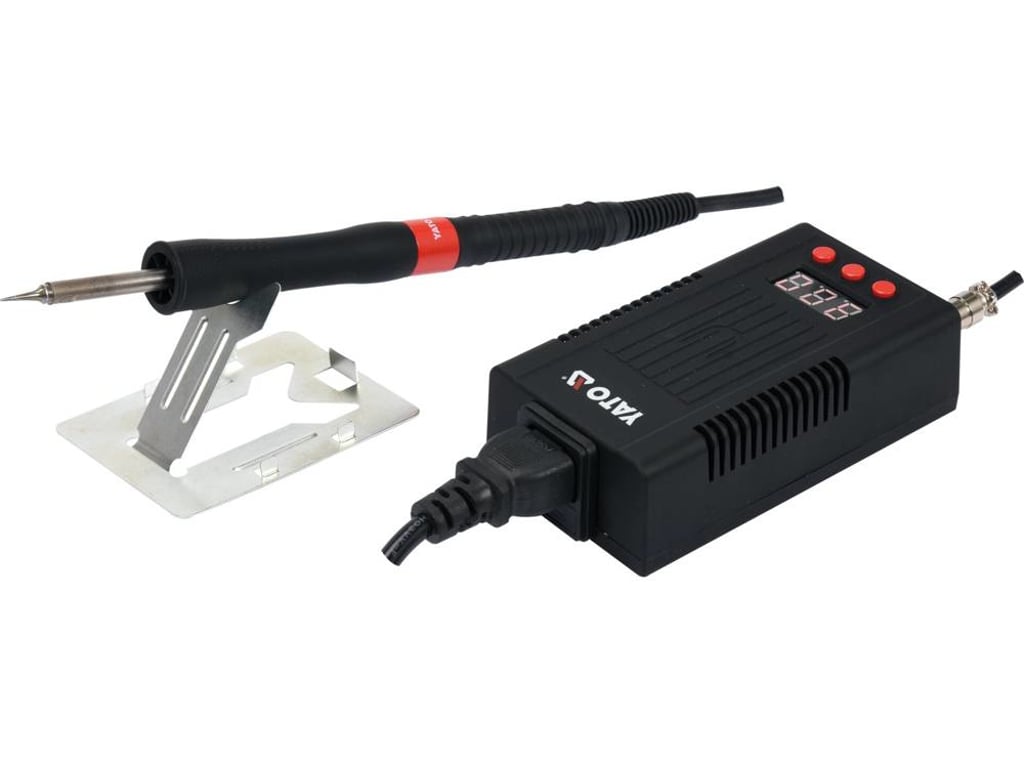

Yato YT-82461 stacja lutownicza 75 W

Lödstationen YT-82461 med digital LED-display, temperaturreglering och temperaturkalibreringsfunktion är utformad för användning med en lödspets med inbyggd värmeelement. Spetsar av typen T12 består av en motståndstråd inbäddad i keramik, en temperatursensor och en högkvalitativ lödspets. Spetsens integrerade konstruktion möjliggör snabb uppvärmning och mycket snabb temperaturstabilisering. Yato-stationen är en av få på marknaden som har en extra funktion som förlänger livslängden på värmeelementet och temperaturgivaren, vilket avsevärt förbättrar lönsamheten vid användning av spetsar med integrerad konstruktion. Lödkolven möjliggör snabbt byte av spetsar, känns mycket behaglig att hålla i och utmärker sig genom att ha ett av de kortaste avstånden mellan handtaget och lödstället, vilket är mycket användbart vid precisionsarbete.

- effekt: 75 W
- temperaturområde: 90–480 °C
- temperaturnogång: ± 2 °C
- stabilizacja temperatury
- kalibracja temperatury
- przycisk on-off z przodu

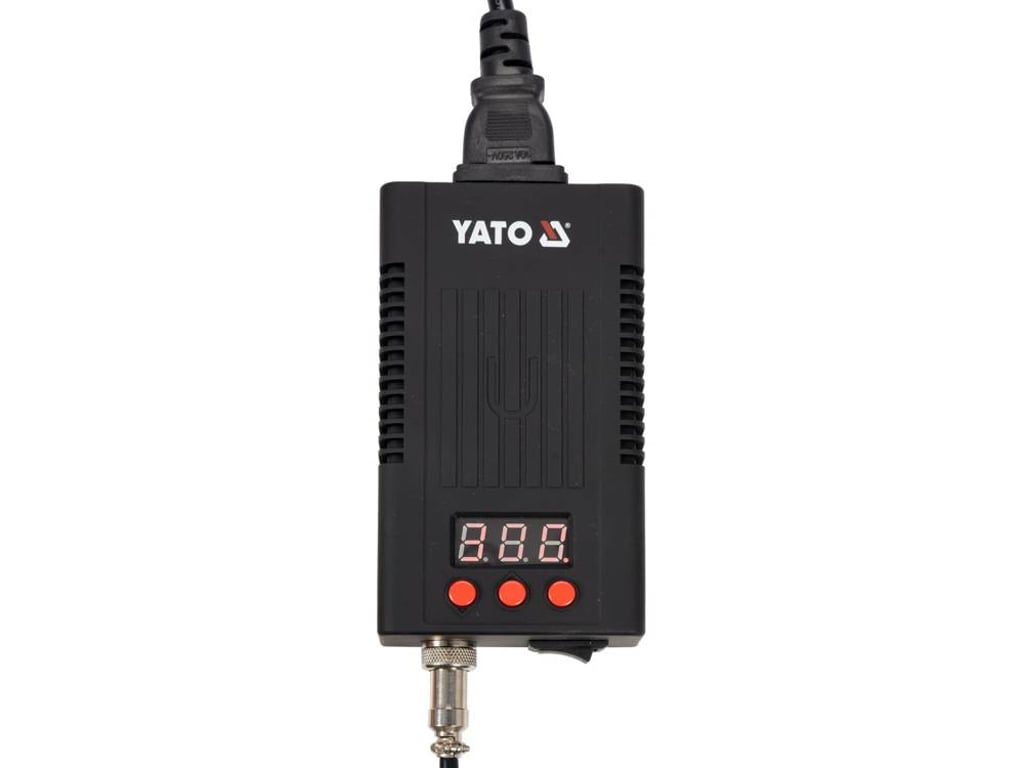

En digital display med röd LED-bakgrundsbelysning informerar oss om:

- den inställda och därefter den faktiska temperaturen i glödkroppen
- ustawieniach funkcji kalibracji temperatury

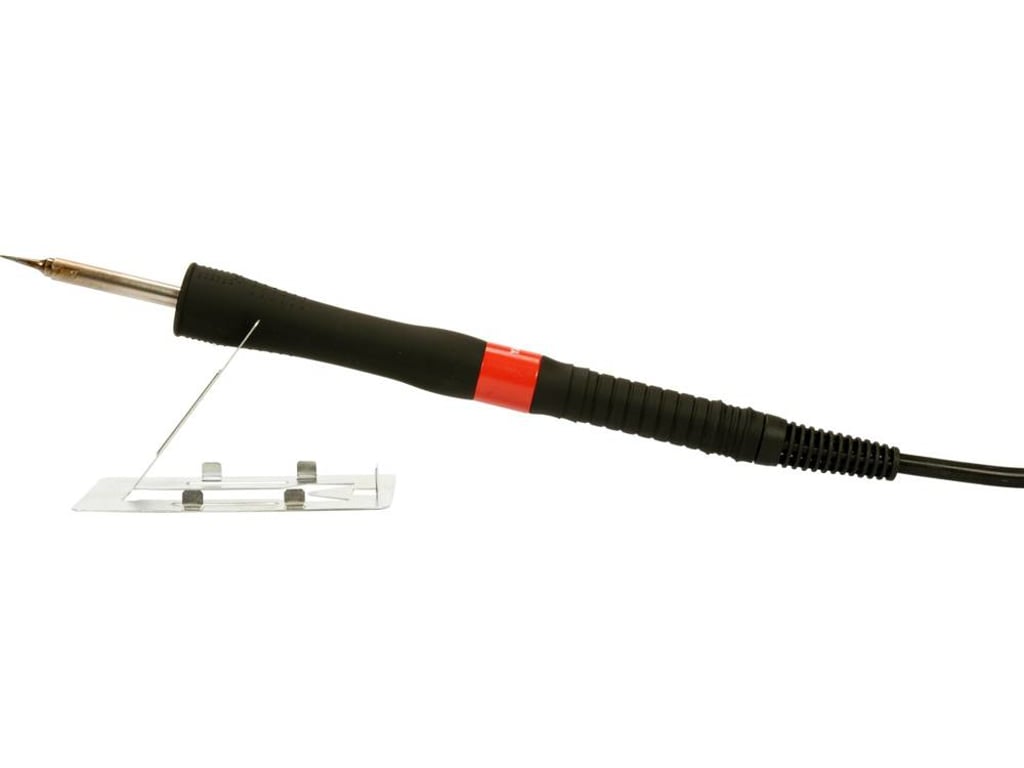

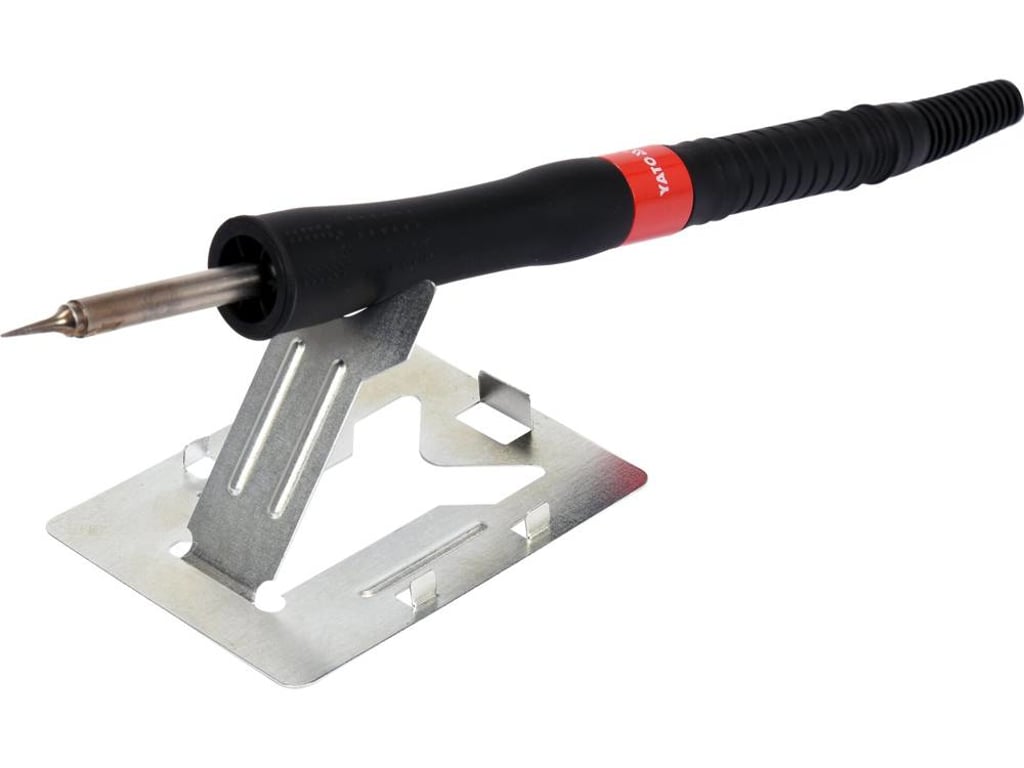

Lödkolv:

- värmeelementets driftspänning: upp till 24 V
- spets typ: T12
- szybka wymiana grotu
- värmeelement och temperaturgivare inbyggda i spetsen
- smal handtag av högkvalitativ plast
- kort avstånd mellan handtaget och lödstället: lödspetsen sticker ut endast 45 mm
- högtemperaturbeständig, flexibel slang
- kabellängd: 1,05 m
- Vikt för kolv med spets + slang: cirka 65 g
- T12-ILS-spets ingår – för precisionsarbete, spets med en diameter på endast 0,15 mm

Lödstationen YT-82461, med en driftstemperatur på 350 °C, värms upp på cirka 20 sekunder, och uppnår cirka 85 % av inställningsvärdet – i detta fall cirka 300 °C – på 7 sekunder.

T12-SPETSAR: FÖRDELAR OCH NACKDELAR SAMT HUR EFFEKTHANTERINGEN PÅVERKAR DERAS LIVSLÄNGD

En av de största fördelarna med lödspetsar med integrerad konstruktion är att problemet med luftmotstånd mellan lödspetsen och temperaturgivaren elimineras. Temperaturgivaren i T12-spetsar är seriekopplad med värmeelementet* och är placerad i lödspetsen så nära dess spets som möjligt. Därmed registreras varje temperaturförändring, t.ex. vid lödning av stora komponenter, nästan omedelbart av temperaturstabiliseringsfunktionen, som i realtid anpassar enhetens effekt för att upprätthålla den inställda temperaturen.**

En annan fördel som uppskattas av många användare är hur snabbt man kan byta ut lödspetsen, och till och med möjligheten att byta den utan att behöva vänta på att spetsen ska svalna. För att göra detta räcker det att ta tag i den upphettade spetsen med ett värmetåligt material och dra ut den ur lödkolven.

En seriekoppling av temperaturgivare och värmeelement har utan tvekan många fördelar, men har också en nackdel i form av att givarens livslängd förkortas. Lödstationen Yato YT-82461 är en av få på marknaden som har en speciell funktion som begränsar den negativa påverkan av en sådan lösning:

Under den sista fasen av uppvärmningen av spetsen minskar stationens programvara gradvis värmeelementets effekt innan det når 100 % av inställningsvärdet. Om temperaturen till exempel är inställd på 350 °C kommer stationen att arbeta med full effekt upp till cirka 85 % av inställningsvärdet, för att sedan gradvis minska effekten under de sista 15 %. Denna typ av styrning begränsar den negativa påverkan av effektvariationer både för själva stationen och för spetsens komponenter. Den intelligenta effektstyrningen har också en positiv inverkan på den exakta funktionen hos temperaturstabiliseringssystemet.

ÖVRIGA FUNKTIONER

Temperaturstabiliseringsfunktionen gör det möjligt att upprätthålla den inställda spets-temperaturen under olika värmebehov för att åstadkomma en korrekt lödning. Beroende på storleken på den lödda komponenten och lödytan avger spetsen mer eller mindre värme, och enheten avläser löpande den faktiska temperaturen med hjälp av den inbyggda temperatursensorn i spetsen och jämför den med den inställda temperaturen. Därefter ökar eller minskar den effektförbrukningen efter behov för att upprätthålla den inställda temperaturen.

Temperaturkalibreringsfunktionen gör det möjligt att kalibrera den inbyggda temperatursensorn i spetsen. Beroende på spetsens kvalitet, storlek och slitage kan en krävande användare själv kalibrera sensorn med hjälp av en temperaturmätare. En korrekt avläsning bidrar inte bara till en stabilare temperatur, utan hjälper även en erfaren användare att undvika fel som orsakas av överhettning av anslutningarna på kretskorten.

OBSERVERA

*Temperaturgivaren i T12-spetsarna är kopplad i serie med en motståndstråd/värmeelement, och kommunikationen med styrsystemet sker via värmeelementets strömförsörjningsledningar. I sådana konstruktioner brukar en speciell styrenhet stänga av strömmen till värmeelementet under mindre än en millisekund, avläsa temperaturen vid spetsen och löpande anpassa effektförbrukningsparametrarna efter behov. Detta är en cyklisk process som inte märks under normal drift och som resulterar i att spetsens temperatur stabiliseras.

**Som jämförelse fördröjs temperaturstabiliseringen i apparater med en kolvkonstruktion med värmeelement och en påskjuten spets på grund av luftmotståndet. Luften i det fria utrymmet mellan spetsen och värmeelementet måste också värmas upp eller kylas ned, vilket ytterligare fördröjer reaktionen hos den temperaturgivare som är inbyggd i värmeelementet. Stabiliseringen, särskilt i äldre konstruktioner där temperaturgivaren var inbyggd i mitten av värmeelementet, gick långsamt. Moderna kolvar, såsom i enheterna YT-82456, YT-82458 och YT-82459, har en ny generation värmeelement med en speciell form och en temperaturgivare placerad i dess ände. Därmed ligger spetsen tätt an mot värmeelementet, och luftmotståndets inverkan på stabiliseringsfunktionen begränsas till ett minimum.
